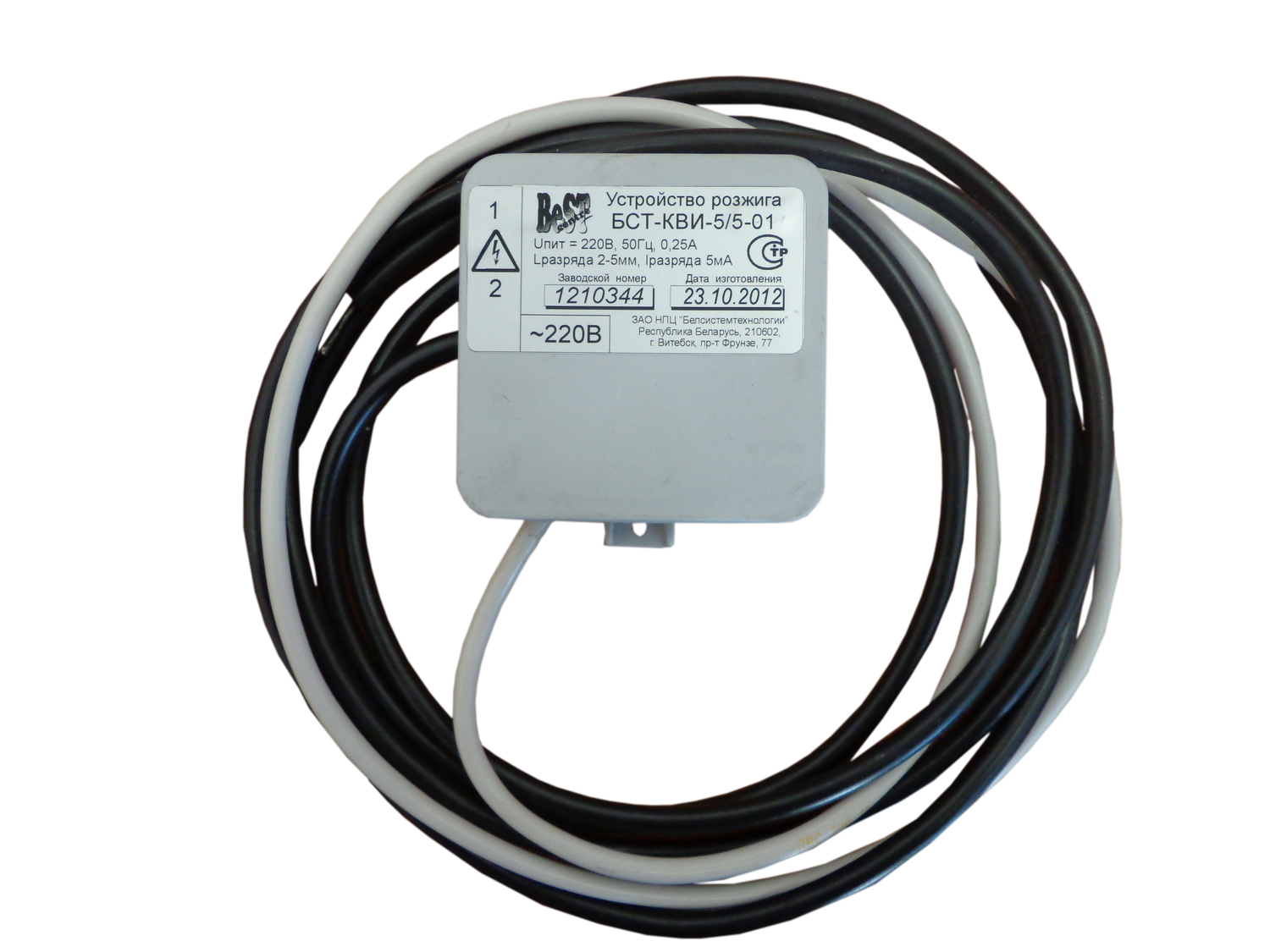

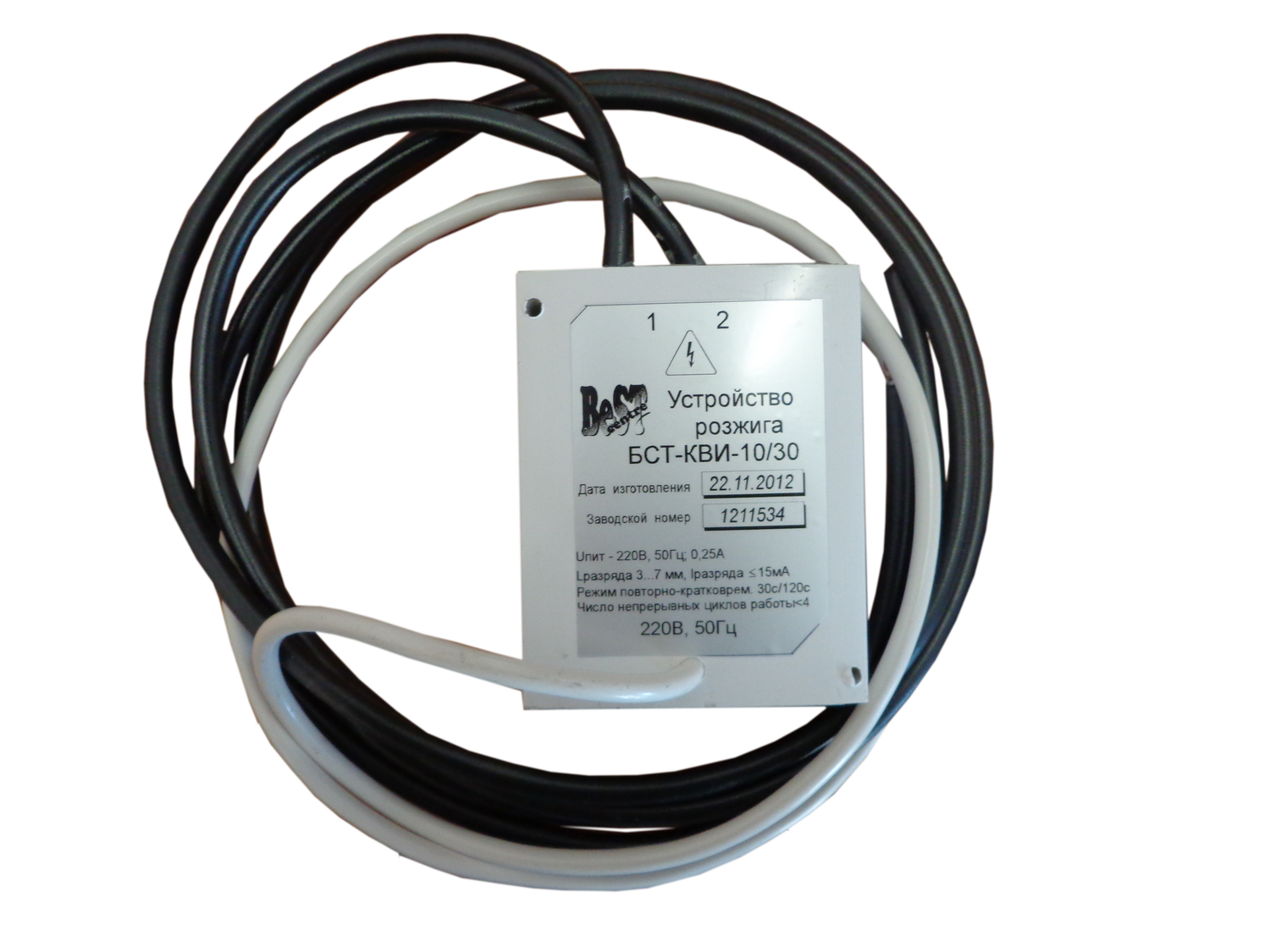

Устройства розжига БСТ-КВИ-5/5-01 и БСТ-КВИ-10/30 предназначены для питания искровых разрядников
горелок и запальников, работающих на газообразном, или на жидком топливе. Выполняя аналогичные функции что и трансформаторы розжига ОС-ЗЗ-730 либо ИВН, устройства розжига БСТ-КВИ-5/5-01 и БСТ-КВИ-10/30 имеют компактные размеры, более надежны и значительно дешевле.
Принцип действия основан на преобразовании переменного тока 220В в импульсы высокого напряжения.

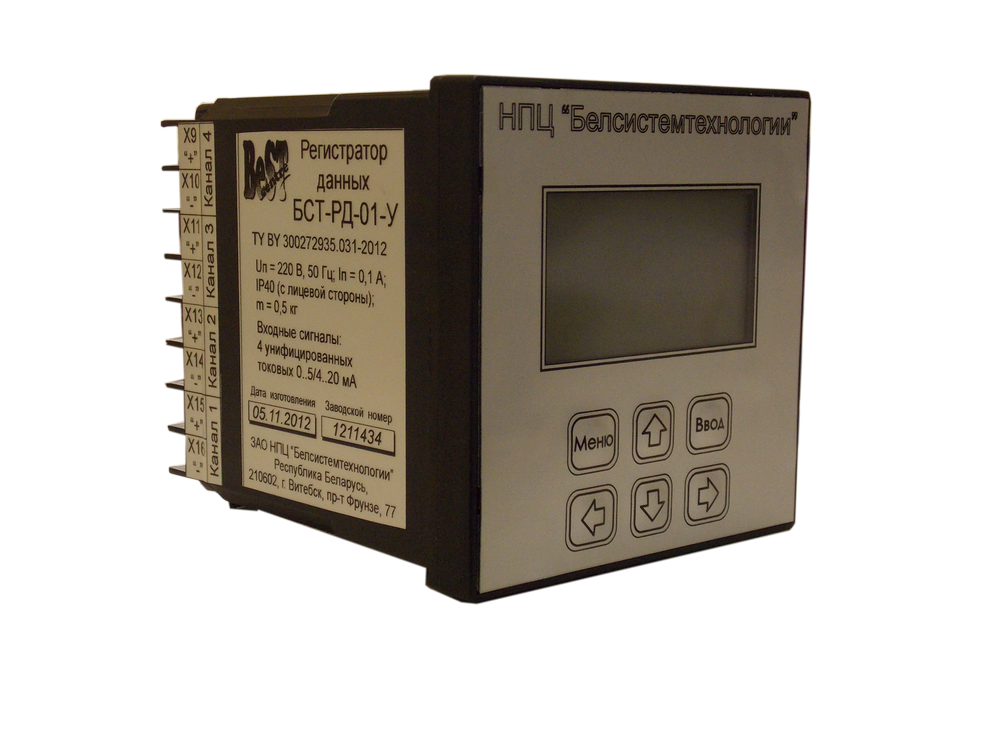

Регистратор данных БСТ-РД-01-У
Представляем новинку предприятия – регистратор данных БСТ-РД-01-У, созданный как альтернатива импортным дорогостоящим решениям.
Регистратор данных БСТ-РД-01-У предназначен для регистрации параметров технологических процессов (температура, давление, расход и т. д.) Простота эксплуатации позволяет его встраивать в комплексы, управляющие различными технологическими процессами (например: теплоснабжение, производство строительных материалов, перерабатывающая промышленность и проч.).
Вывод данных может происходить непосредственно на дисплей регистратора, либо на ПК по интерфейсу RS485 и может быть сохранен в виде таблицы EXCEL с помощью программы RD01 Master , которую Вы можете скачать здесь.
Запальник предназначен для дистанционного розжига горелок, работающих на жидком или газообразном топливе. Запальное топливо – природный или сжиженный газ.
Каждый запальник комплектуются тремя дроссельными шайбами с разным сечением отверстий (для разных значений присоединительного давления).
Запальники могут изготавливаться с разной длиной рабочей части.
Запально-защитные устройства (ЗЗУ) предназначены для дистанционного/местного розжига и контроля пламени запальной горелки, работающей на газообразном топливе.
Запально защитное устройство БСТ-ЗЗУ предназначено для работы в комплексе со следующими устройствами:
1. Запальник
2. Устройство контроля пламени ионизационное БСТ-ИД-02.1-П или устройство контроля пламени фотоэлектрическое БСТ-ФД-06-К2
3. Устройство розжига БСТ-КВИ-5/5-01
4. Клапан — отсекатель, клапан продувки, клапан запальника на – 220В

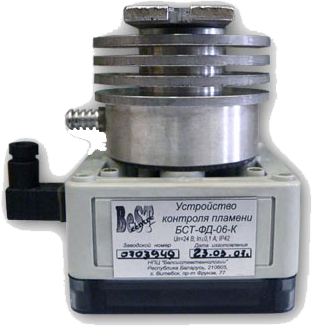

Устройство контроля пламени БСТ-ФД-06 (фотодатчик) предназначено для контроля пламени горелок, работающих на газообразном и жидком топливе. БСТ-ФД-06 имеет два раздельных канала для контроля постоянной и переменной (пульсации) составляющей оптического излучения пламени.
Канал переменной составляющей предназначен для контроля газового пламени.
Канал постоянной составляющей предназначен для контроля мазутного пламени.
Принцип действия основан на преобразовании потока оптического излучения в электрический сигнал. Имеется световая индикация наличия пламени и выходного сигнала.

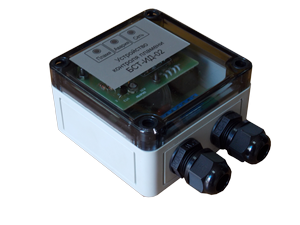

Устройства контроля пламени БСТ-ИД-02.1-П и БСТ-ИД-02.1-Д предназначены для контроля наличия пламени запальников и горелок, работающих на газообразном топливе.
Устройство работает совместно с контрольным электродом, введённым в пламя горелки. Принцип действия основан на измерении сопротивления пламени. Устройство может монтироваться внутри щита на DIN-шине (БСТ-ИД-02.1-Д) или же крепиться на стену(БСТ-ИД-02.1-П). Рабочее положение может быть любое.
Схема подключения БСТ-ИД
Габаритно-присоединительные размеры ИД-02.1-П

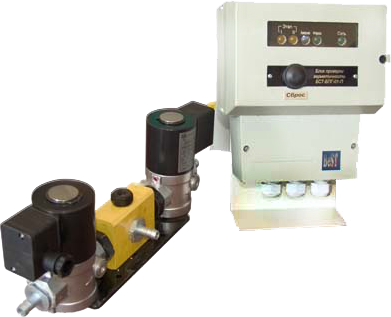

Устройство проверки герметичности БСТ-ПГ-01 предназначено для организации автоматического контроля герметичности запорных клапанов в существующих газовых трактах. Обязательным условием применения является наличие автоматики, обеспечивающей автоматический розжиг.
Проверка производится подводимым к клапанам давлением газа.

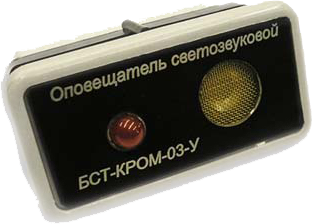

Предназначены для использования в системах аварийной и технологической сигнализации. Могут устанавливаться во взрывобезопасных зонах помещений в составе стоек и щитов.
Оповещатель выдает прерывистый звуковой сигнал при подаче на него напряжения ~ В, 50 Гц. По согласованию оповещатель может изготавливаться на напряжение 24 и 36 В постоянного или переменного тока.

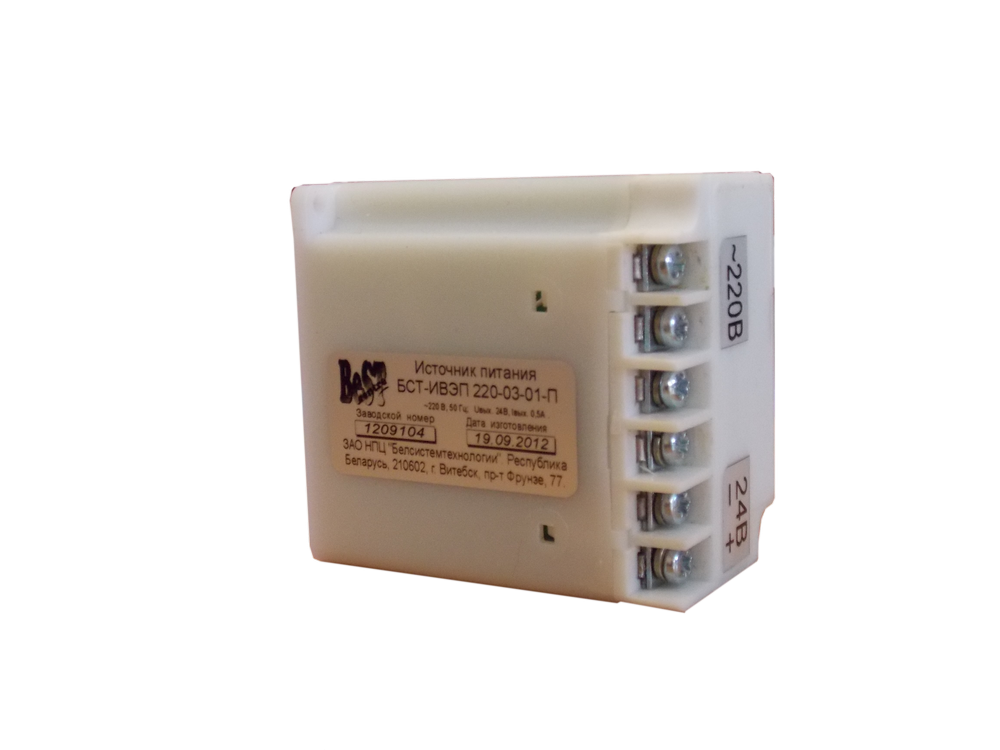

Источники вторичного электропитания (блок питания) предназначены для электропитания промышленных устройств управления и автоматики постоянным напряжением.
Питание осуществляется от однофазной сети переменного тока 220 В, 50 Гц.
ИВЭПы(блоки питания) обеспечивают защиту от:

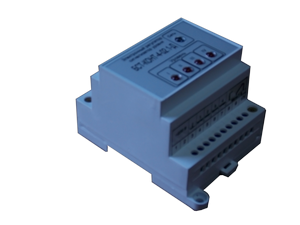

Электронные сигнализаторы БСТ-КОНТ предназначены для определения уровня воды или других электропроводящих жидкостей в различных емкостях, в том числе в
барабанах паровых котлов. Используются в системах контроля, сигнализации и поддержания уровня в заданных пределах. В зависимости от рабочего давления в контролируемой среде, контрольные электроды могут выдерживать давление от 2 до 20 кгс/см2. Каждый из 4-х каналов имеет светодиодную индикацию и переключающее реле на выходе.
Предназначено для контроля уровня твердых сыпучих материалов (щепы, опилок и т.д.) в различных емкостях и используется в системах управления твердотопливными котлами.

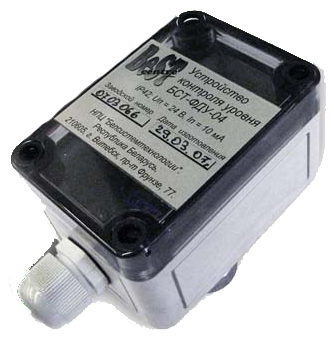

Устройство контроля уровня БСТ-ФДУ-04.
Устройство контроля уровня БСТ-ФДУ-04 предназначено для индикации наличия переменного ИК излучения. Используется в системах автоматики для регулирования уровня твердых сыпучих материалов (щепы, опилок и т.д.) и предназначено для совместной работы с устройством контроля уровня БСТ-ФДУ-14.

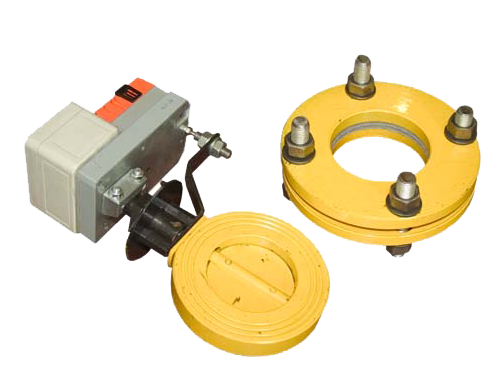

Затвор предназначен для регулирования расхода и давления природного газа и воздуха при подаче их на газопотребляющие установки. Заслонки оснащены сервоприводом с вращающим моментом 20 Н∙м фирмы BELIMO и резистивным датчиком положения. В комплект поставки входят 2 фланца для установки заслонки в газовый тракт.
В случае заклинивания регулирующего диска посторонними предметами сервопривод не выходит из строя.

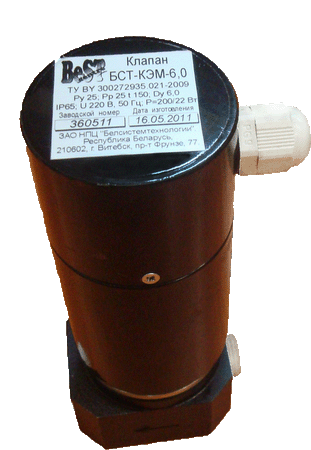

Клапан электромагнитный БСТ-КЭМ-6,0 предназначен для полного перекрытия рабочей среды в системе или пуск этой среды тогда, когда это необходимо в соответствии с особенностями технологического процесса, применяется в качестве запорной проходной гидроаппаратуры на трубопроводах, обеспечивает полную герметичность, в затворе, что является важным условием работы системы. Клапан электромагнитный БСТ-КЭМ-6,0 устанавливается на горизонтальные, вертикальные и наклонные стационарные трубопроводы. Катушка клапана при установке должна находиться не ниже корпуса клапана.
Модуль подогрева топлива БСТ-МПТ-6-1 предназначен для подогрева мазута до требуемой температуры в системах, обеспечивающих непрерывную циркуляцию топлива через подогреватель.
Используется 2 исполнения пультов управления: для установки в помещениях (IP20) и для установки вне помещений (IP54).

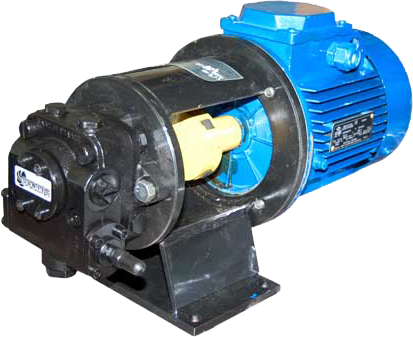

Агрегаты насосные БСТ-АНМШ предназначены для перекачивания нефтепродуктов (масла, нефти, мазута, печного топлива) без механических примесей с кинематической вязкостью 0,018·10-4…5,400·10-4м2/с (1,08…70оВУ) температурой до 70ºС (температура дизельного топлива не более 40ºС летнего, 35ºС-зимнего).
Регуляторы БСТ-РМ-01 устанавливаются для регулирования расхода и давления жидкого топлива при подаче в установки, предназначенные для его сжигания.

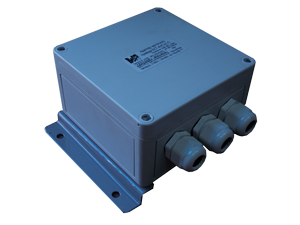

Устройство согласующее БСТ-ПС-220-10-ЗФ/ЗД-П предназначено для подключения к автоматике БСТ «Каскад» преобразователей частоты, управляющих
электродвигателями, которые по функциональному назначению должны работать с переменной производительностью.
Применение согласующего устройства позволяет исключить из состава оборудования исполнительные механизмы с сервоприводами (заслонки, направляющие аппараты, регулирующие клапаны).
Термодатчик БСТ-ТД-01 предназначен для сигнализации перегрева загрузочного шнека твердотопливного котла.

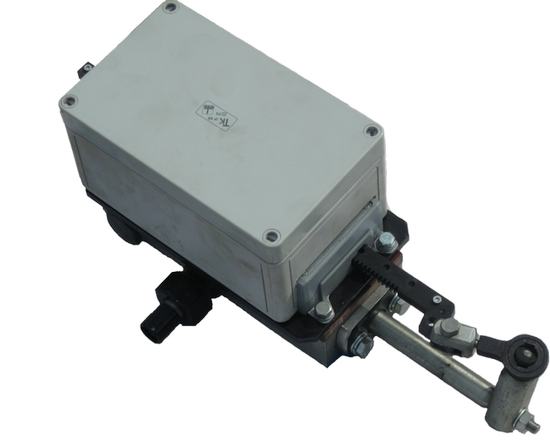

Приводы направляющих аппаратов БСТ-ПНА предназначены для управления направляющими аппаратами дымососов и могут применяться вместо МЭО. Привод состоит из прямоходного электрического механизма и комплекта деталей для установки его на направляющий аппарат. При этом отпадает необходимость в строительстве фундамента для установки МЭО. Заклинивание деталей направляющего аппарата не приводит к поломкам аппарата или повреждениям электрического механизма.
